技术参数
| 项目 | 技术要求 | 备注 | |
| 工作频段 | 17.5GHz~21.2GHz | Rx256 | |
| 极化方式 | 水平垂直线极化，左旋/右旋圆极化 | ||

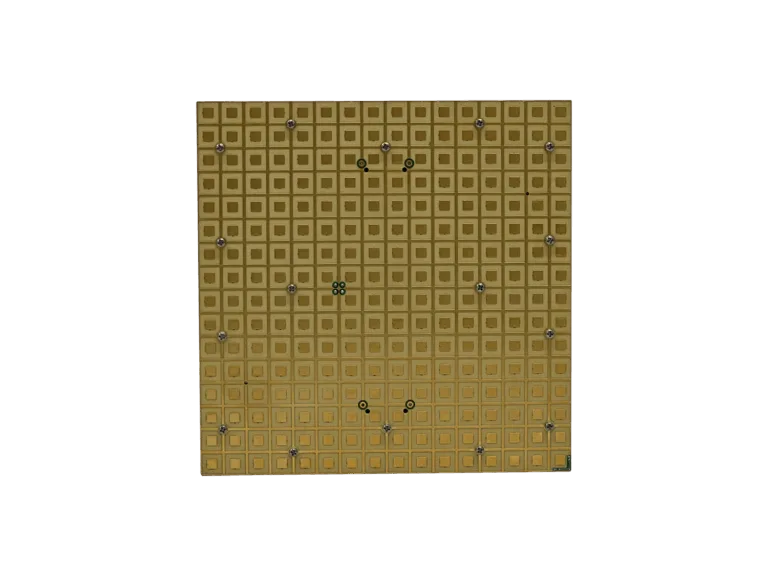

| 接收单元布阵 | 单元数：Nx×Ny＝256 | ||
| 排列方式：矩形栅格 | |||
| 波束扫描角度 | 方位角：0～360°；离轴角：±60° | ||
| G/T（法向） | 法向(圆极化): ≥1.5dB/K@20.2GHz、80K； | 不含天线罩 | |
| 扫描增益下降（@20.2GHz） | 离轴角30°:≤2dB； | ||
| 离轴角45°:≤3dB； | |||
| 离轴角60°:≤5dB； | |||
| 副瓣抑制度（@20.2GHz） | 法向：≥12dB； | ||
| 离轴角30°：≥11dB； | |||
| 离轴角45°：≥10dB； | |||
| 离轴角60°：≥9dB； | |||
| 轴比（@20.2GHz） | 法向：≤2.5dB； | ||
| 离轴角30°：≤4dB； | |||
| 离轴角45°：≤5dB； | |||
| 离轴角60°：≤6dB； | |||
| 驻波比 | ≤2.0 | ||
| 增益 | ≥50dB | 包含天线阵面增益 | |
| 工作电压 | 28V | ||
| 功耗 | ≤55W | ||
| 工作温度 | -40℃～+70℃ | ||
| 尺寸 | ≤118.4mm*118.4mm*20mm | ||
| 接口要求 | 射频输出 | SSMP-JWHD6-L | |
| 电源控制连接器 | JL24-16ZJB | ||
| 重量 | ≤1000g | ||
