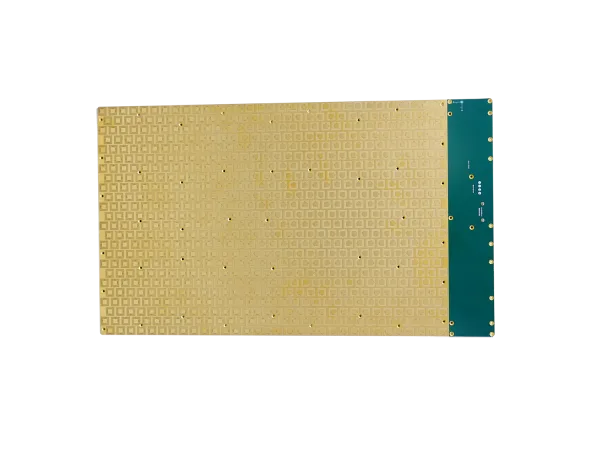

Ku频段相控阵天线Rx子阵
768个单元相控阵天线子阵
标准化子阵，可灵活组成更大规模的阵列
接收FDD模式波束形成射频电路
低功耗
波束扫描范围：±70°
12V电源供电
控制采用RS422通信接口
技术参数
| 序号 | 项目 | 技术要求 | 备注 |
| 1 | 工作频段 | 10.7GHz～12.7GHz | |
| 2 | 波束扫描范围 | 方位角ϕ：0～360°；扫描角θ：0～60° | |
| 3 | 法向G/T@40K背景噪声 | ≥9.0dB/K@11.7GHz（40K背景噪声） | |
| 4 | 子阵增益 | ≥60.0dB@11.7GHz，法向 | |
| 5 | 扫描增益下降 | 离轴角30°：≤2.5dB | |
| 离轴角45°：≤3.5dB | |||
| 离轴角60°：≤5.5dB | |||
| 离轴角70°：≤7.0dB | |||
| 6 | 波束宽度 | 水平：3.3±0.5°@11.7GHz，法向 | |
| 垂直：4.9±0.5°@11.7GHz，法向 | |||
| 7 | 指向精度 | ≥1/8半功率波束宽度 | |
| 8 | 副瓣抑制
|
≥12dB@法向 | |
| 9 | 极化方式 | 任意线极化/任意圆极化 | |
| 10 | 交叉极化隔离度 | ≥25dB@线极化法向 | |
| 11 | 极化切换时间 | ≤0.5ms | |
| 12 | 波束切换时间 | ≤0.3ms | |
| 13 | 尺寸 | 450.0mm（长）×264.0mm（宽）×15.0mm（高），公差±0.5mm | |
| 14 | 重量 | ≤1.8Kg | |
| 15 | 输入电压 | DC12V±1V | |
| 16 | 功耗（P-1dBm输出） | ≤90W | |
| 17 | 工作环境温度 | -40℃～70℃ |
